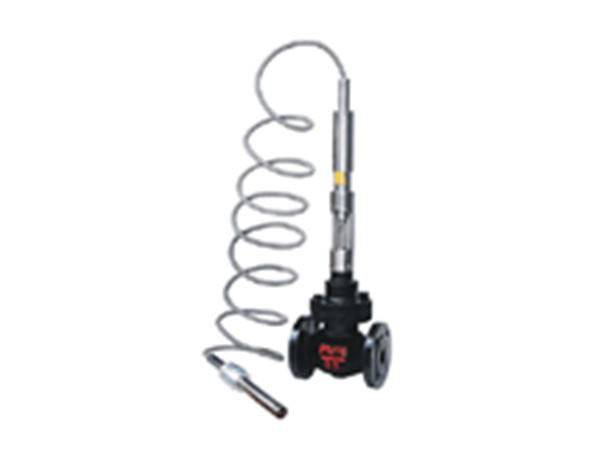

ZZWP自力式電控溫度調節閥

自力式電控溫度調節閥(適用於較大口徑及導熱油控製)，該閥最大的特點隻需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控製，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫範圍廣、響應時間快、密封性能可靠，並可在運行中隨意進行調節，因而廣泛應用於化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

服務熱線： 021-60528933

在線谘詢

一、自力式電控溫度調節閥結構與原理

調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。

1．加熱型調節閥的結構與原理，見附圖示：

工作前主閥芯處於半開位置，傳感器處於自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥杆、閥芯產生位移，關閉主閥芯停止加熱。當溫度低於設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度範圍內被控製，從而達到控溫目的。

外型示意圖
1)智能型執行器
(2)主閥體
(3)傳感器
(4)毛細管
(5)手動機構
備注：常說的加熱型、冷卻型。在此閥中隻要更換閥芯結構即可以實現。

一、自力式電控溫度調節閥主要參數與材料

1、主要參數表

三、自力式電控溫度調節閥配套用電動執行機構有關技術參數

*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

電子型-單位：mm

四、自力式電控溫度調節閥外型尺寸及重量

普通型-單位：mm

六、自力式電控溫度調節閥 連接尺寸及標準

法蘭標準：鑄鐵法蘭按GB4216-84、鑄鋼法蘭按GB9113-88
·法蘭密封麵型：PN10、PN16為凸麵 PN40、PN64為凹凸麵，閥體為凹麵
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊φ18×4
*閥體法蘭及法蘭端麵距離可以按用戶指定的標準製造。如ANSI、JIS、DIN等標準。

七、訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力 (MPa)
·額定流量係數(Kv)
·固定流量特性
·介質名稱、閥前後壓力、溫度、流量等
·整機作用方式（電開、電關）及輸入信號
·閥體、閥內件及填料材質
·附件（操作器、伺服放大器等）
·其他特殊要求
